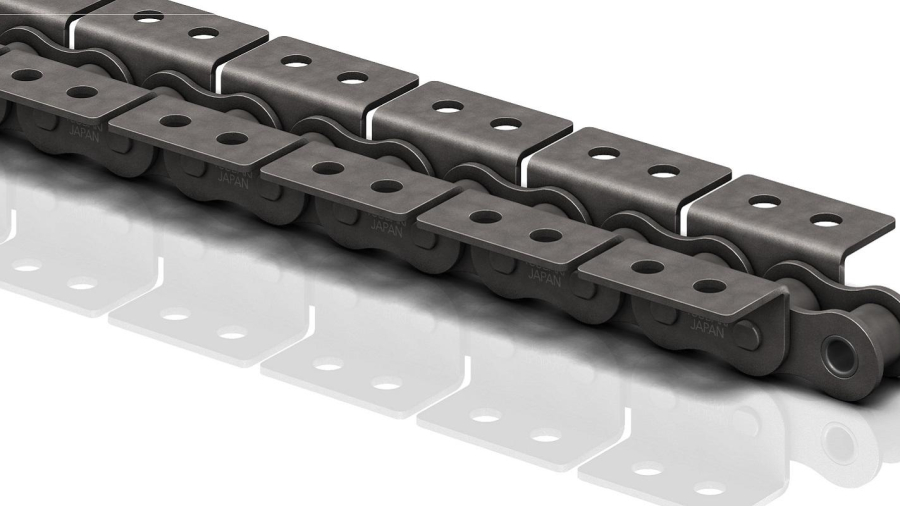

Tsubaki ANSI Single Pitch Standard

ANSI Single Pitch Standard Chain – โซ่มาตรฐาน ANSI แบบหนึ่งพิตช์

by ANSI Standard Attachment Chain - โซ่ปีกมาตรฐาน ANSIAttachment Chain - โซ่ปีกChain - ผลิตภัณฑ์โซ่PRODUCTS - Tsubaki Thailand Distributor

โซ่มาตรฐาน ANSI แบบหนึ่งพิตช์
สำหรับการใช้งานทั่วไป สึบาคิ มีโซ่ปีกประสิทธิภาพเยี่ยมไว้ให้บริการ โซ่ของเราผลิตขึ้นตามมาตรฐานของอเมริกาอย่างถูกต้อง

For the common applications, Tsubaki can provide you with an outstanding range of Attachment Chain. The chain is manufactured according to the appropriate American Standards.

tsubaki-jumbotron-g811

Ansi Lambda Chain โซ่ลูกกลิ้ง ANSI Lambda แบบไม่ต้องหล่อลื่น

by Chain - ผลิตภัณฑ์โซ่Drive Chain - โซ่ขับLambda Lube Free Roller Chain - โซ่ลูกกลิ้ง Lambda แบบไม่ต้องหล่อลื่นPRODUCTS - Tsubaki Thailand DistributorUncategorized

โซ่ Lambda ของ สึบาคิ เป็นโซ่ชนิดแรกในอุตสาหกรรมที่ใช้งานบุชอัดน้ำมันแบบพิเศษ นับตั้งแต่เปิดตัวในปีพ.ศ. 2531 เป็นต้นมา มีการนำโซ่ชนิดนี้ไปใช้ในอุตสาหกรรมและการใช้งานหลากหลายรูปแบบ และได้รับการยอมรับว่ามีประสิทธิภาพการทำงานสูง สึบาคิ มีรายการผลิตภัณฑ์โซ่ชนิดไม่ต้องหล่อลื่นและมีอายุการใช้งานยาวนานให้เลือกมากมาย ซึ่งช่วยให้ลูกค้าลดค่าใช้จ่ายลงได้.

ท่านสามารถอ้างอิงกลุ่มผลิตภัณฑ์โซ่ลูกกลิ้งแบบไม่ต้องหล่อลื่น Lambdaได้ที่นี่.

tsubaki-jumbotron-g811

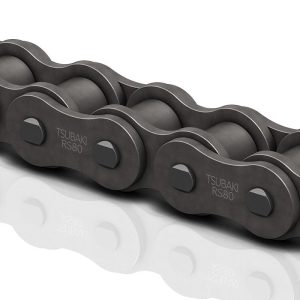

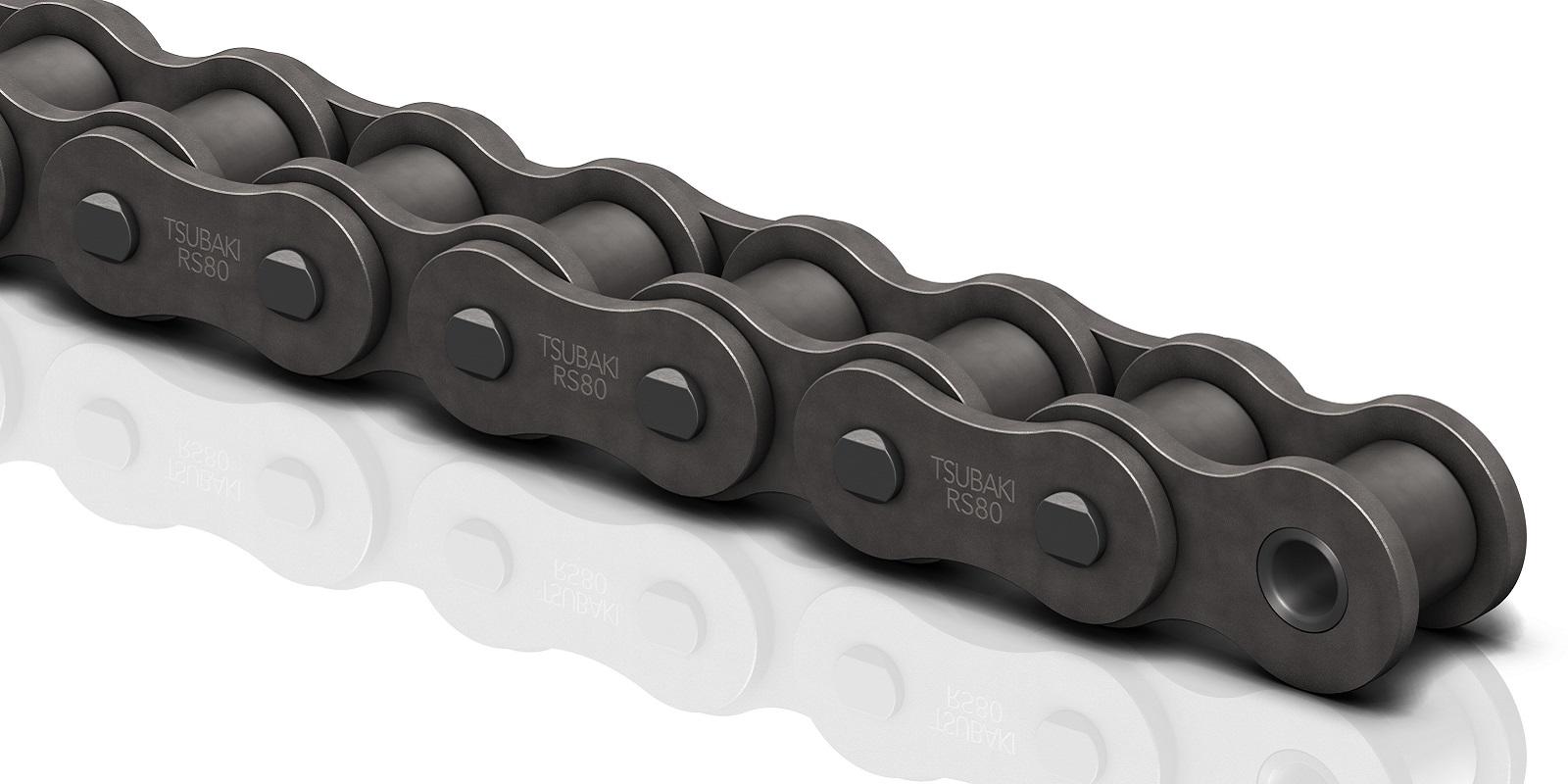

ANSI G8 DRIVE CHAIN

by Chain - ผลิตภัณฑ์โซ่Drive Chain - โซ่ขับPRODUCTS - Tsubaki Thailand Distributor
View Catalog

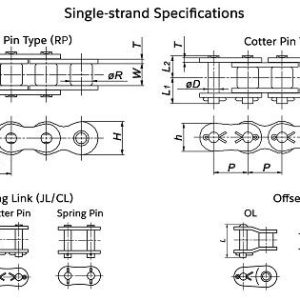

ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki สลัก แผ่นข้อต่อ
เส้นผ่านศูนย์กลาง ความยาว ความยาวของสลักออฟเซ็ต ความหนา ความสูง
∅D L1 L2 L T h H
RS25-1 2.31 3.80 4.50 - 0.74 5.05 5.84
RS35-1 3.59 5.85 6.85 13.50 1.25 7.80 9.00
RS37-1 3.63 5.10 5.90 12.45 1.00 7.08 9.80
RS38-1 3.63 6.00 7.10 14.10 1.10 8.40 9.80
RS41-1 3.59 6.75 7.95 15.10 1.25 8.40 9.80
RS40-1 3.97 8.25 9.95 17.90 1.50 10.40 12.00
RS50-1 5.09 10.30 11.90 22.50 2.00 13.00 15.00
RS60-1 5.96 12.85 14.75 28.20 2.40 15.60 18.10
RS80-1 7.94 16.25 19.25 36.60 3.20 20.80 24.10
RS100-1 9.54 19.75 22.85 43.70 4.00 26.00 30.10
RS120-1 11.11 24.90 28.90 55.00 4.80 31.20 36.20
RS140-1 12.71 26.90 31.70 59.50 5.60 36.40 42.20
RS160-1 14.29 31.85 36.85 70.20 6.40 41.60 48.20
RS180-1 17.46 35.65 42.45 80.60 7.15 46.80 54.20
RS200-1 19.85 39.00 44.80 87.30 8.00 52.00 60.30
RS240-1 23.81 47.90 55.50 106.70 9.50 62.40 72.40
ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki ระยะพิตช์ (p) เส้นผ่านศูนย์กลางลูกกลิ้ง ความกว้างข้อโซ่ด้านใน
มม. นิ้ว R W
RS25-1 6.35 ¼" 3.30 3.18
RS35-1 9.525 ⅜" 5.08 4.78
RS37-1 12.70 ½" 7.80 3.40
RS38-1 12.70 ½" 7.80 4.80
RS41-1 12.70 ½" 7.77 6.38
RS40-1 12.70 ½" 7.92 7.95
RS50-1 15.875 ⅝" 10.16 9.53
RS60-1 19.05 ¾" 11.91 12.70
RS80-1 25.40 1" 15.88 15.88
RS100-1 31.75 1¼" 19.05 19.05
RS120-1 38.10 1½" 22.23 25.40
RS140-1 44.45 1¾" 25.40 25.40
RS160-1 50.80 2" 28.58 31.75
RS180-1 57.15 2¼" 35.71 35.72
RS200-1 63.50 2½" 39.68 38.10
RS240-1 76.20 3" 47.63 47.63
ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki ระยะพิตช์ตามขวาง

C		 ความทนต่อแรงตึงต่ำสุดตาม
มาตรฐาน ANSI
kN		 ความทนต่อแรงตึงต่ำสุดของ
Tsubaki
kN		 มวล โดยประมาณ

Kg/m		 จำนวนข้อต่อกล่อง
RS25-1 - 3.50 4.12 0.14 160
RS35-1 - 7.90 9.81 0.33 320
RS37-1 - - 8.14 0.29 240
RS38-1 - - 8.14 0.35 240
RS41-1 - 6.7 10.3 0.41 240
RS40-1 - 13.9 17.7 0.64 240
RS50-1 - 21.8 28.4 1.04 192
RS60-1 - 31.3 40.2 1.53 160
RS80-1 - 55.6 71.6 2.66 120
RS100-1 - 87.0 107.0 3.99 96
RS120-1 - 125.0 148.0 5.93 80
RS140-1 - 170.0 193.0 7.49 68
RS160-1 - 223.0 255.0 10.10 60
RS180-1 - 281.0 336.0 13.45 54
RS200-1 - 347.0 427.0 16.49 48
RS240-1 - 500.0 623.0 24.50 40
ขนาดในหน่วย มม.

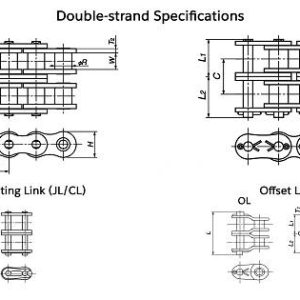

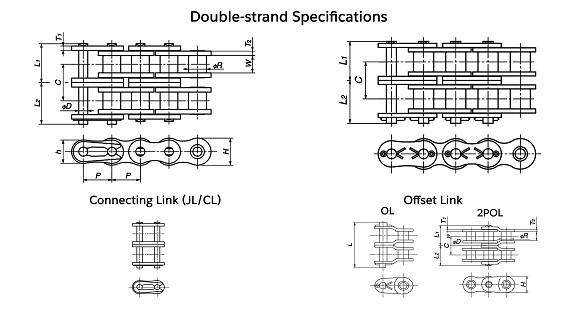

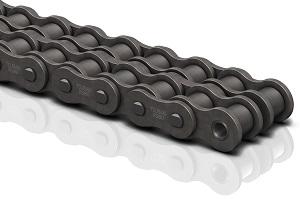

ขนาดโซ่ของ Tsubaki ระยะพิตช์ (p) เส้นผ่านศูนย์กลางลูกกลิ้ง ความกว้างข้อโซ่ด้านใน
มม. นิ้ว R W
RS25-2 6.35 ¼" 3.30 3.18
RS35-2 9.525 ⅜" 5.08 4.78
RS40-2 12.70 ½" 7.92 7.95
RS50-2 15.875 ⅝" 10.16 9.53
RS60-2 19.05 ¾" 11.91 12.70
RS80-2 25.40 1" 15.88 15.88
RS100-2 31.75 1¼" 19.05 19.05
RS120-2 38.10 1½" 22.23 25.40
RS140-2 44.45 1½" 25.40 25.40
RS160-2 50.80 2" 28.58 31.75
RS180-2 57.15 2¼" 35.71 35.72
RS200-2 63.50 2½" 39.68 38.10
RS240-2 76.20 3" 47.63 47.63
ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki สลัก แผ่นข้อต่อ
เส้นผ่านศูนย์กลาง ความยาว ความยาวของสลักออฟเซ็ต ความหนา ความสูง
∅D L1 L2 L T h H
RS25-2 2.31 7.00 7.70 - 0.75 5.05 5.84
RS35-2 3.59 10.90 11.90 24.50 1.25 7.80 9.00
RS40-2 3.97 15.45 17.15 33.50 1.50 10.40 12.00
RS50-2 5.09 19.35 21.15 41.80 2.00 13.00 15.00
RS60-2 5.96 24.25 26.25 52.60 2.40 15.60 18.10
RS80-2 7.94 30.90 33.90 67.50 3.20 20.80 24.10
RS100-2 9.54 37.70 40.80 81.50 4.00 26.00 30.10
RS120-2 11.11 47.60 51.60 103.20 4.80 31.20 36.20
RS140-2 12.71 51.35 56.15 112.30 5.60 36.40 42.20
RS160-2 14.29 61.15 66.15 132.20 6.40 41.60 48.20
RS180-2 17.46 68.75 75.35 151.10 7.15 46.80 54.20
RS200-2 19.85 74.85 80.65 161.20 8.00 52.00 60.30
RS240-2 23.81 91.90 99.40 198.40 9.50 62.40 72.40
ขนาดในหน่วย มม./caption>
ขนาดโซ่ของ Tsubaki ระยะพิตช์ตามขวาง

C		 ความทนต่อแรงตึงต่ำสุดตามมาตรฐาน ANSI

kN		 ความทนต่อแรงตึงต่ำสุดของ
Tsubaki
kN		 มวล โดยประมาณ

Kg/m		 จำนวนข้อต่อกล่อง
RS25-2 6.40 7.00 8.24 0.27 160
RS35-2 10.10 15.80 19.60 0.69 320
RS40-2 14.40 27.80 35.30 1.27 240
RS50-2 18.10 43.60 56.90 2.07 192
RS60-2 22.80 62.60 80.40 3.04 160
RS80-2 29.30 111.2 143.0 5.27 120
RS100-2 35.80 172.0 214.0 7.85 96
RS120-2 45.40 250.0 296.0 11.70 80
RS140-2 48.90 340.0 386.0 14.83 68
RS160-2 58.50 446.0 510.0 20.04 60
RS180-2 65.80 562.0 673.0 26.52 54
RS200-2 71.60 694.0 853.0 32.63 48
RS240-2 87.80 1000.0 1250.0 48.10 40
  • RS25 – RS35 เป็นโซ่แบบไม่มีลูกกลิ้ง (เฉพาะบุช) ภาพที่แสดงคือเส้นผ่านศูนย์กลางของบุช.
  • ข้อต่อโซ่เป็นแบบคลิปสำหรับขนาดเล็กถึงขนาด RS60 และแบบสลักคอตเตอร์สำหรับขนาด RS80 ถึง RS200.
    ข้อต่อโซ่ RS240 เป็นแบบสลักปลอกเบ่ง.
  • เมื่อใช้ข้อต่อครึ่งข้อแบบหนึ่งพิตช์ ควรคำนวณโดยลดความทนต่อความล้า 35%.
  • ข้อต่อครึ่งข้อแบบสองพิตช์ (2POL) สามารถใช้ได้ 100% ของค่าที่ระบุข้างต้น.
  • โปรดติดต่อเราเพื่อขอข้อมูลสต็อคล่าสุด.
ขนาดในหน่วย มม.

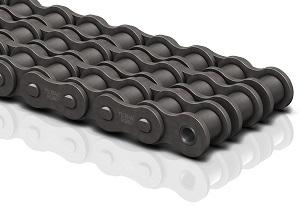

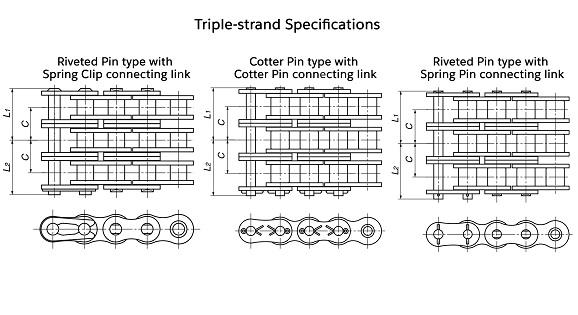

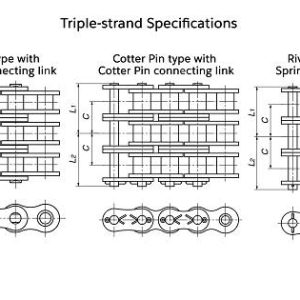

ขนาดโซ่ของ Tsubaki ระยะพิตช์ (p) เส้นผ่านศูนย์กลางลูกกลิ้ง ความกว้างข้อโซ่ด้านใน
มม. นิ้ว R W
RS25-3 6.35 ¼" 3.30 3.18
RS35-3 9.525 ⅜" 5.08 4.78
RS40-3 12.70 ½" 7.92 7.95
RS50-3 15.875 ⅝" 10.16 9.53
RS60-3 19.05 ¾" 11.91 12.70
RS80-3 25.40 1" 15.88 15.88
RS100-3 31.75 1¼" 19.05 19.05
RS120-3 38.10 1½" 22.23 25.40
RS140-3 44.45 1¾" 25.40 25.40
RS160-3 50.80 2" 28.58 31.75
RS180-3 57.15 2¼" 35.71 35.72
RS200-3 63.50 2½" 39.68 38.10
ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki สลัก แผ่นข้อต่อ
เส้นผ่านศูนย์กลาง ความยาว ความยาวของสลักออฟเซ็ต ความหนา ความสูง
∅D L1 L2 L T h H
RS25-3 2.31 10.15 10.95 - 0.75 5.05 5.84
RS35-3 3.59 16.00 16.90 34.60 1.25 7.80 9.00
RS40-3 3.97 22.65 24.15 47.90 1.50 10.40 12.00
RS50-3 5.09 28.40 30.20 59.90 2.00 13.00 15.00
RS60-3 5.96 35.65 38.15 75.50 2.40 15.60 18.10
RS80-3 7.94 45.60 48.50 96.90 3.20 20.80 24.10
RS100-3 9.54 55.65 58.75 117.30 4.00 26.00 30.10
RS120-3 11.11 70.40 74.40 148.60 4.80 31.20 36.20
RS140-3 12.71 75.85 80.75 161.30 5.60 36.40 42.20
RS160-3 14.29 90.45 95.45 190.70 6.40 41.60 48.20
RS180-3 17.46 101.70 108.50 216.90 7.15 46.80 54.20
RS200-3 19.85 110.75 116.45 233.00 8.00 52.00 60.30
ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki ระยะพิตช์ตามขวาง

C		 ความทนต่อแรงตึงต่ำสุดตามมาตรฐาน ANSI

kN		 ความทนต่อแรงตึงต่ำสุดของ
Tsubaki
kN		 มวล โดยประมาณ

Kg/m		 จำนวนข้อต่อกล่อง
RS25-3 6.40 10.50 12.40 0.42 160
RS35-3 10.10 23.70 29.40 1.05 320
RS40-3 14.40 41.70 53.00 1.90 240
RS50-3 18.10 65.40 85.30 3.09 192
RS60-3 22.80 93.90 121.0 4.54 160
RS80-3 29.30 166.8 215.0 7.89 120
RS100-3 35.80 261.0 321.0 11.77 96
RS120-3 45.40 375.0 444.0 17.53 80
RS140-3 48.90 510.0 580.0 22.20 68
RS160-3 58.50 669.0 765.0 30.02 60
RS180-3 65.80 843.0 1010.0 38.22 54
RS200-3 71.60 1041.0 1280.0 49.02 48
  • RS25 – RS35 เป็นโซ่แบบไม่มีลูกกลิ้ง (เฉพาะบุช) ภาพที่แสดงคือเส้นผ่านศูนย์กลางของบุช.
  • ข้อต่อโซ่เป็นแบบคลิปสำหรับขนาดเล็กถึงขนาด RS60 และแบบสลักคอตเตอร์สำหรับขนาด RS80 ถึง RS200.
    ข้อต่อโซ่ RS240 เป็นแบบสลักปลอกเบ่ง.
  • เมื่อใช้ข้อต่อครึ่งข้อแบบหนึ่งพิตช์ ควรคำนวณโดยลดความทนต่อความล้า 35%.
  • โปรดติดต่อเราเพื่อขอข้อมูลสต็อคล่าสุด.
ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki ระยะพิตช์ (p) เส้นผ่านศูนย์กลางลูกกลิ้ง ความกว้างข้อโซ่ด้านใน
มม. นิ้ว R W
RS40-4 12.70 ½" 7.92 7.95
RS50-4 15.875 ⅝" 10.16 9.53
RS60-4 19.05 ¾" 11.91 12.70
RS80-4 25.40 1" 15.88 15.88
RS100-4 31.75 1¼" 19.05 19.05
RS120-4 38.10 1½" 22.23 25.40
ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki สลัก แผ่นข้อต่อ
เส้นผ่านศูนย์กลาง ความยาว ความยาวของสลักออฟเซ็ต ความหนา ความสูง
∅D L1 L2 L T h H
RS40-4 3.97 29.90 31.30 62.30 1.50 10.40 12.00
RS50-4 5.09 37.45 39.25 78.10 2.00 13.00 15.00
RS60-4 5.96 47.05 49.55 98.30 2.40 15.60 18.10
RS80-4 7.94 60.25 63.25 126.30 3.20 20.80 24.10
RS100-4 9.54 73.55 76.65 153.10 4.00 26.00 30.10
RS120-4 11.11 93.10 97.10 194.00 4.80 31.20 36.20
ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki ระยะพิตช์ตามขวาง

C		 ความทนต่อแรงตึงต่ำสุดตามมาตรฐาน ANSI

kN		 ความทนต่อแรงตึงต่ำสุดของ
Tsubaki
kN		 มวล โดยประมาณ

Kg/m		 จำนวนข้อต่อกล่อง
RS40-4 14.40 - 70.6 2.53 240
RS50-4 18.10 - 114.0 4.11 192
RS60-4 22.80 - 161.0 6.04 160
RS80-4 29.30 - 286.0 10.50 120
RS100-4 35.80 - 428.0 15.70 96
RS120-4 45.40 - 592.0 23.36 80
  • RS25 – RS35 เป็นโซ่แบบไม่มีลูกกลิ้ง (เฉพาะบุช) ภาพที่แสดงคือเส้นผ่านศูนย์กลางของบุช.
  • ข้อต่อโซ่เป็นแบบคลิปสำหรับขนาดเล็กถึงขนาด RS60 และแบบสลักคอตเตอร์สำหรับขนาด RS80 ถึง RS200.
    ข้อต่อโซ่ RS240 เป็นแบบสลักปลอกเบ่ง.
  • เมื่อใช้ข้อต่อครึ่งข้อแบบหนึ่งพิตช์ ควรคำนวณโดยลดความทนต่อความล้า 35%.
  • โปรดติดต่อเราเพื่อขอข้อมูลสต็อคล่าสุด.
