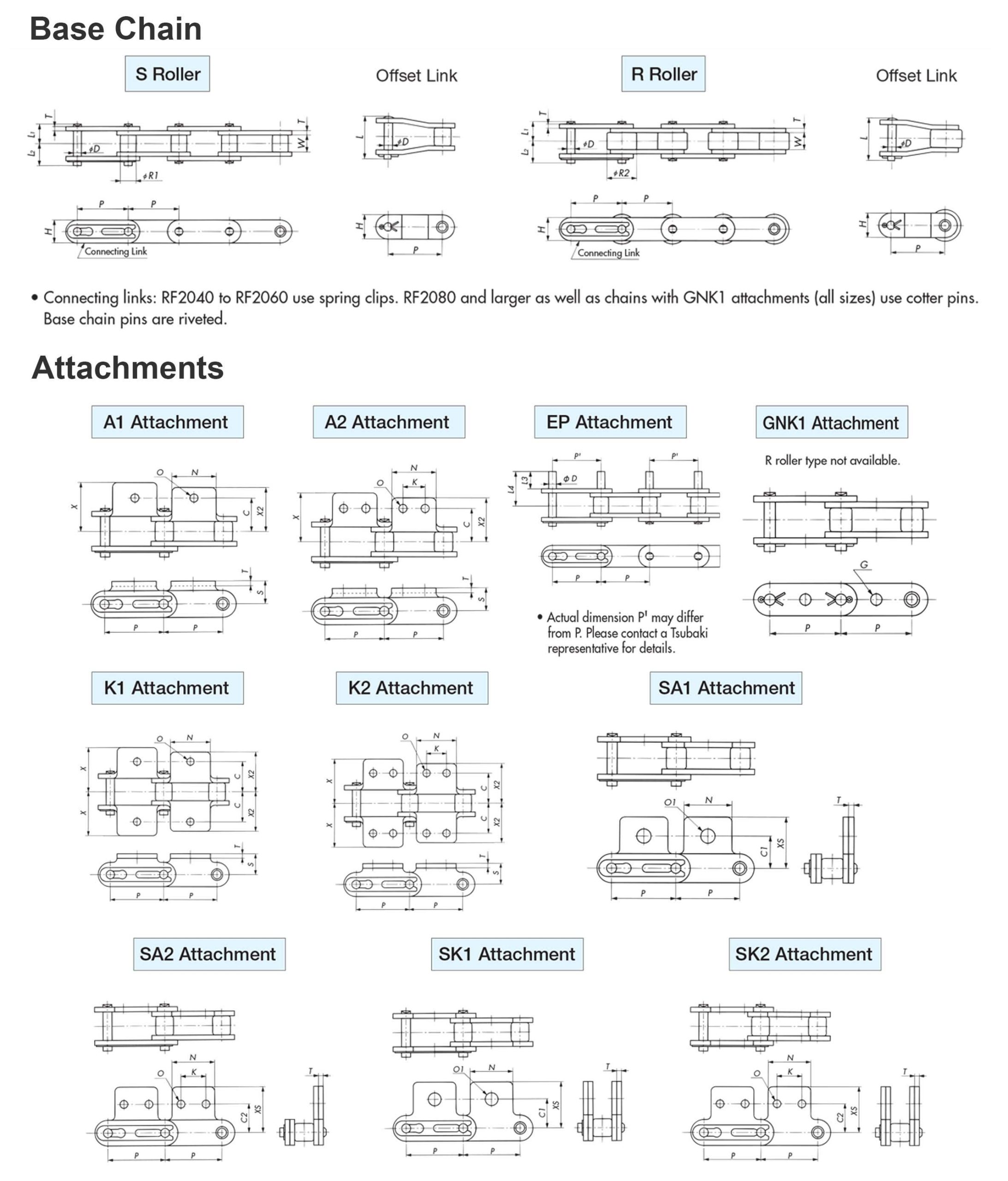

ANSI Double Pitch Standard Chain – โซ่มาตรฐาน ANSI แบบพิตช์ยาวสองเท่า View Catalog โซ่ชั้นเดียว Dimensions in mm / ขนาดในหน่วย มม. Dimensions in mm Tsubaki Chain No. Pitch (P) Inner Width Roller mm Inch W S Roller R1 R Roller R2 RF2040 25.40 1" 7.95 7.92 15.88 RF2050 31.75 1¼" 9.53 10.16 19.05 RF2060 38.10 1½" 12.70 11.91 22.23 RF2080 50.80 2" 15.88 15.88 28.58 RF2100 63.50 2½" 19.05 19.05 39.69 Dimensions in mm / ขนาดในหน่วย มม. Dimensions in mm Tsubaki Chain No. Pin Link Plate Approx. Mass Diameter Length Offset Pin Length Thickness Height S Roller R Roller ∅D L1 L2 L3 L4 L T H Kg/M Kg/M RF2040 3.97 8.25 9.95 9.50 16.75 18.20 1.50 12.00 0.51 0.87 RF2050 5.09 10.30 12.00 11.90 21.00 22.60 2.00 15.00 0.84 1.30 RF2060 5.96 14.55 16.55 14.30 27.45 31.50 3.20 17.20 1.51 2.19 RF2080 7.94 18.30 20.90 19.10 35.50 39.90 4.00 23.00 2.41 3.52 RF2100 9.54 21.80 24.50 23.80 43.40 47.50 4.80 28.60 3.54 5.80 Dimensions in mm / ขนาดในหน่วย มม. Dimensions in mm Tsubaki Chain No. Attachment Dimensions Attachment Mass C C1 C2 K N O O1 S X X2 XS A SAkg/att. K SKkg/att. Extended.Pinkg/att. RF2040 12.70 11.10 13.60 9.50 19.10 3.60 5.20 9.10 19.30 17.60 19.80 0.003 0.006 0.001 RF2050 15.90 14.30 15.90 11.90 23.80 5.20 6.80 11.10 24.20 22.00 24.60 0.006 0.012 0.002 RF2060 21.45 17.50 19.10 14.30 28.60 5.20 8.70 14.70 31.50 28.20 30.60 0.017 0.034 0.003 RF2080 27.80 22.20 25.40 19.10 38.10 6.80 10.30 19.10 40.70 36.60 40.50 0.032 0.064 0.007 RF2100 33.35 28.60 31.80 23.80 47.60 8.70 14.30 23.40 49.90 44.90 50.40 0.060 0.120 0.012 ช่วงอุณหภูมิการทำงานคือ -10°C ถึง +60°Cสามารถใช้เฟืองโซ่ RS ได้
