BS/DIN GT4 Winner

View Catalog

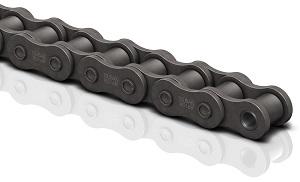

ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubakiระยะพิตช์ (p)เส้นผ่านศูนย์กลางลูกกลิ้งความกว้างข้อโซ่ด้านใน
มม.นิ้วRW
RS05B-1 8.00 0.315" 5.00 3.00
RF06B-1 9.525 ⅜" 6.35 5.72
RS08B-1 12.70 ½" 8.51 7.75
RS10B-1 15.875 ⅝" 10.16 9.65
RS12B-1 19.05 ¾" 12.07 11.68
RS16B-1 25.40 1" 15.88 17.02
RS20B-1 31.75 1¼" 19.05 19.56
RS24B-1 38.10 1½" 25.40 25.40
RS28B-1 44.45 1¾" 27.94 30.99
RS32B-1 50.80 2" 29.21 30.99
RS40B-1 63.50 2½" 39.37 38.10
RS48B-1 76.20 3" 48.26 45.72
ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki ระยะพิตช์ (p) เส้นผ่านศูนย์กลางลูกกลิ้ง ความกว้างข้อโซ่ด้านใน
มม. นิ้ว R W
RS25-1 6.35 ¼" 3.30 3.18
RS35-1 9.525 ⅜" 5.08 4.78
RS37-1 12.70 ½" 7.80 3.40
RS38-1 12.70 ½" 7.80 4.80
RS41-1 12.70 ½" 7.77 6.38
RS40-1 12.70 ½" 7.92 7.95
RS50-1 15.875 ⅝" 10.16 9.53
RS60-1 19.05 ¾" 11.91 12.70
RS80-1 25.40 1" 15.88 15.88
RS100-1 31.75 1¼" 19.05 19.05
RS120-1 38.10 1½" 22.23 25.40
RS140-1 44.45 1¾" 25.40 25.40
RS160-1 50.80 2" 28.58 31.75
RS180-1 57.15 2¼" 35.71 35.72
RS200-1 63.50 2½" 39.68 38.10
RS240-1 76.20 3" 47.63 47.63
ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubakiระยะพิตช์ตามขวาง

C		ความต้านทานแรงดึง "B" ของ ISO

kN		ความทนแรงตึงต่ำสุดของ
Tsubaki
kN		โหลดที่รับได้สูงสุด

kN		มวล โดยประมาณ

Kg/m
RS05B-1 - 4.40 5.00 1.26 0.18
RF06B-1 - 8.90 9.00 1.95 0.39
RS08B-1 - 17.8 19.0 3.80 0.70
RS10B-1 - 22.2 23.0 4.52 0.95
RS12B-1 - 28.9 31.0 5.28 1.25
RS16B-1 - 60.0 70.0 13.1 2.70
RS20B-1 - 95.0 98.1 18.4 3.85
RS24B-1 - 160.0 167.0 27.1 7.45
RS28B-1 - 200.0 200.0 37.5 9.45
RS32B-1 - 250.0 255.0 41.0 10.25
RS40B-1 - 355.0 373.0 51.0 16.35
RS48B-1 - 560.0 565.0 77.0 25.00
ขนาดในหน่วย มม.

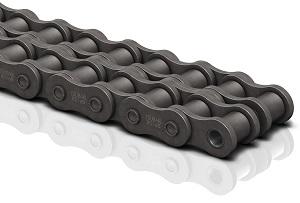

ขนาดโซ่ของ Tsubakiระยะพิตช์ (p)เส้นผ่านศูนย์กลางลูกกลิ้งความกว้างข้อโซ่ด้านใน
มม.นิ้วRW
RF06B-2 9.525 ⅜" 6.35 5.72
RS08B-2 12.70 ½" 8.51 7.75
RS10B-2 15.875 ⅝" 10.16 9.65
RS12B-2 19.05 ¾" 12.07 11.68
RS16B-2 25.40 1" 15.88 17.02
RS20B-2 31.75 1¼" 19.05 19.56
RS24B-2 38.10 1½" 25.40 25.40
RS28B-2 44.45 1¾" 27.94 30.99
RS32B-2 50.80 2" 29.21 30.99
RS40B-2 63.50 2½" 39.37 38.10
RS48B-2 76.20 3" 48.26 45.72
ขนาดในหน่วย มม.

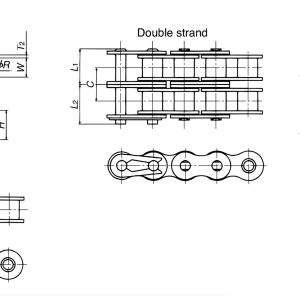

ขนาดโซ่ของ Tsubakiระยะพิตช์ตามขวาง

C		ความต้านทานแรงดึง "B" ของ ISO

kN		ความทนแรงตึงต่ำสุดของ
Tsubaki
kN		โหลดที่รับได้สูงสุด

kN		มวล โดยประมาณ

Kg/m
RF06B-2 10.24 16.90 17.00 3.32 0.75
RS08B-2 13.92 31.10 32.00 6.46 1.35
RS10B-2 16.59 44.50 44.50 7.68 1.85
RS12B-2 19.46 57.80 61.00 8.98 2.50
RS16B-2 31.88 106.0 128.0 22.30 5.40
RS20B-2 36.45 170.0 197.0 31.30 7.65
RS24B-2 48.36 280.0 335.0 46.10 14.65
RS28B-2 59.56 360.0 374.0 63.80 18.80
RS32B-2 58.55 450.0 485.0 69.70 21.10
RS40B-2 72.29 630.0 716.0 86.70 32.00
RS48B-2 91.21 1000.0 1000.0 131.0 50.00
  • โซ่ RF06B มีแผ่นข้อต่อแบบเรียบ.
  • ข้อต่อโซ่เป็นแบบคลิปสำหรับขนาดเล็กถึงขนาด RS16B และแบบสลักคอตเตอร์สำหรับขนาด RS20B ถึง RS48B.
  • แผ่นเพลทระหว่างโซ่แบบหลายชั้น RF06B และ RS08B เป็นแผ่นแข็ง.
  • มีการใช้หมุดย้ำหัวคู่กับขนาดอื่นๆ ทั้งหมด รวมถึงโซ่แบบหลายชั้น.
ขนาดในหน่วย มม.

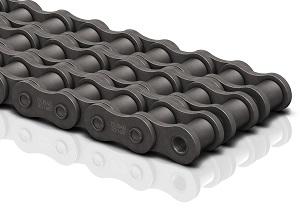

ขนาดโซ่ของ Tsubakiระยะพิตช์ (p)เส้นผ่านศูนย์กลางลูกกลิ้งความกว้างข้อโซ่ด้านใน
มม.นิ้วRW
RF06B-3 9.525 ⅜" 6.35 5.72
RS08B-3 12.70 ½" 8.51 7.75
RS10B-3 15.875 ⅝" 10.16 9.65
RS12B-3 19.05 ¾" 12.07 11.68
RS16B-3 25.40 1" 15.88 17.02
RS20B-3 31.75 1¼" 19.05 19.56
RS24B-3 38.10 1½" 25.40 25.40
RS28B-3 44.45 1¾" 27.94 30.99
RS32B-3 50.80 2" 29.21 30.99
RS40B-3 63.50 2½" 39.37 38.10
RS48B-3 76.20 3" 48.26 45.72
ขนาดในหน่วย มม.

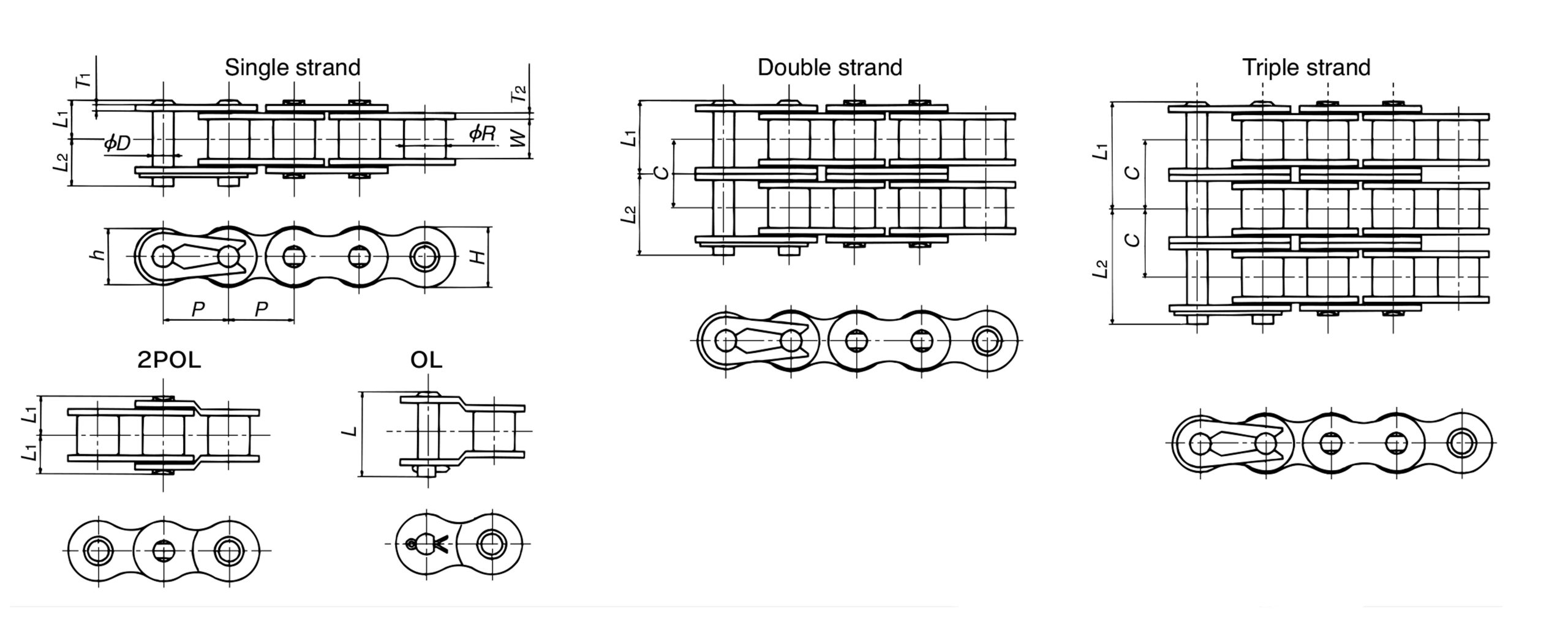

ขนาดโซ่ของ Tsubakiสลักแผ่นข้อต่อ
เส้นผ่านศูนย์กลางความยาวความยาวของสลักออฟเซ็ตความหนาความสูง
∅DL1L2LT1T2H
RS05B-3 2.30 9.45 10.34 - 0.75 0.75 7.10
RF06B-3 3.27 16.90 17.50 - 1.00 1.30 8.20
RS08B-3 4.45 22.25 23.85 47.60 1.60 1.60 11.80
RS10B-3 5.08 26.15 27.85 56.00 1.50 1.50 14.70
RS12B-3 5.72 30.60 32.50 65.40 1.80 1.80 16.10
RS16B-3 8.28 49.50 51.70 107.10 3.20 4.00 21.00
RS20B-3 10.19 56.50 59.70 121.00 3.40 4.40 26.00
RS24B-3 14.63 75.10 80.20 161.10 5.60 6.00 33.40
RS28B-3 15.90 91.95 96.95 195.90 6.30 7.50 36.40
RS32B-3 17.81 90.50 96.10 192.60 6.30 7.00 42.20
RS40B-3 22.89 111.50 117.30 235.30 8.00 8.50 52.90
RS48B-3 29.23 140.60 150.00 300.20 12.10 10.00 63.80
ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubakiระยะพิตช์ตามขวาง

C		ความต้านทานแรงดึง "B" ของ ISO

kN		ความทนแรงตึงต่ำสุดของ
Tsubaki
kN		โหลดที่รับได้สูงสุด

kN		มวล โดยประมาณ

Kg/m
RF06B-3 10.24 24.90 24.90 4.88 1.11
RS08B-3 13.92 44.50 47.50 9.50 2.00
RS10B-3 16.59 66.70 66.80 11.30 2.80
RS12B-3 19.46 86.70 92.00 13.20 3.80
RS16B-3 31.88 160.0 192.0 32.80 8.00
RS20B-3 36.45 250.0 295.0 46.00 11.45
RS24B-3 48.36 425.0 500.0 67.80 21.75
RS28B-3 59.56 530.0 560.0 93.80 28.20
RS32B-3 58.55 670.0 729.0 103.0 29.90
RS40B-3 72.29 950.0 1080.0 128.0 47.75
RS48B-3 91.21 1500.0 1520.0 193.0 75.00
  • โซ่ RF06B มีแผ่นข้อต่อแบบเรียบ.
  • แผ่นเพลทระหว่างโซ่แบบหลายชั้น RF06B และ RS08B เป็นแผ่นเดียว.
  • ข้อต่อโซ่เป็นแบบคลิปสำหรับขนาดเล็กถึงขนาด RS16B และแบบสลักคอตเตอร์สำหรับขนาด RS20B ถึง RS48B.
  • มีการใช้หมุดย้ำหัวคู่กับขนาดอื่นๆ ทั้งหมด รวมถึงโซ่แบบหลายชั้น.
