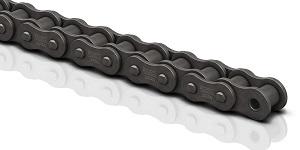

ANSI Single Pitch Curved (CU) Chain – โซ่แบบโค้ง (CU) มาตรฐาน ANSI แบบหนึ่งพิตช์

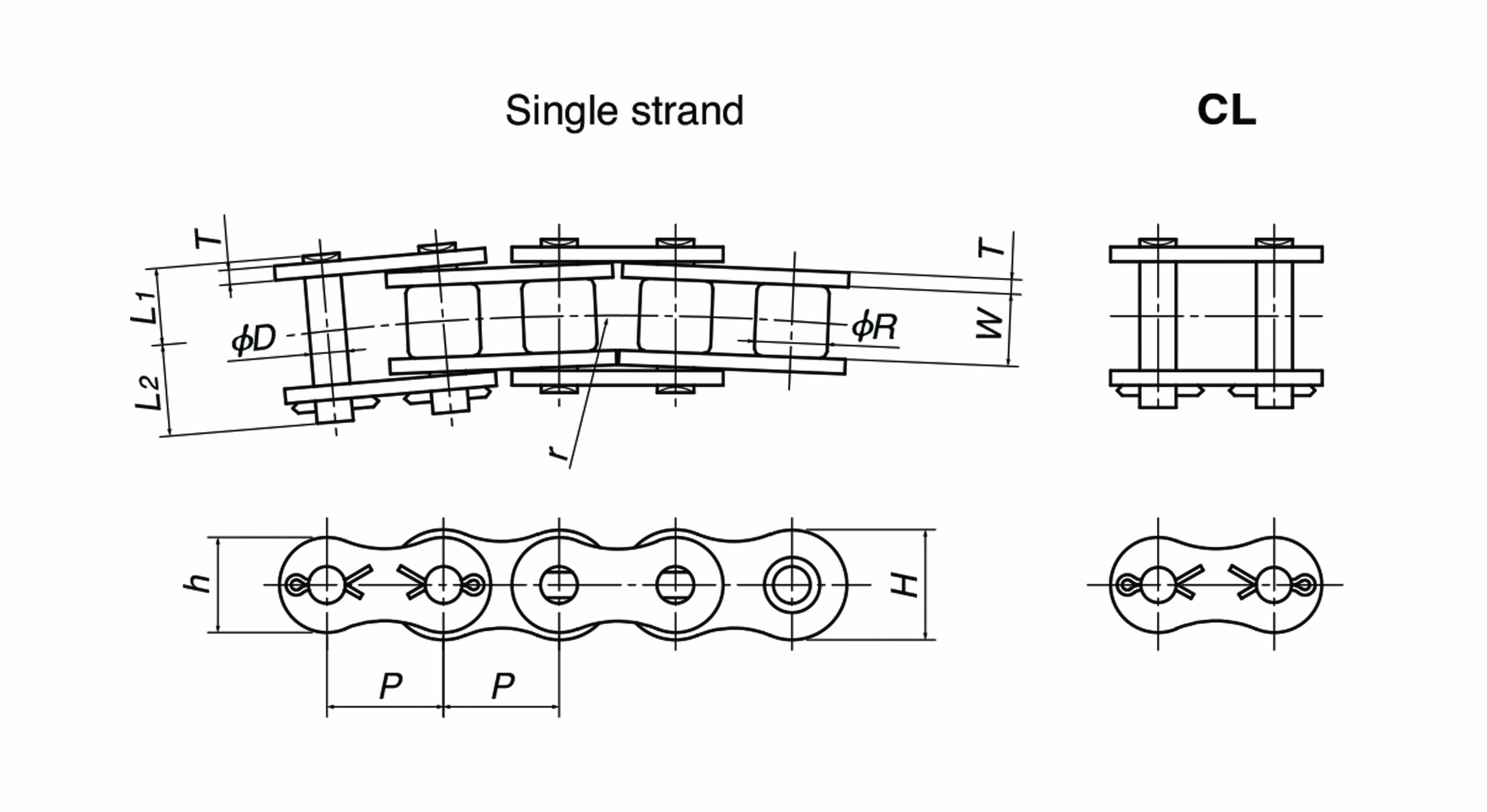

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Pitch (P)		Roller Diameter	Inner Width
Tsubaki Chain No.	mm	Inch	R	W
RS40-CU	12.70	½"	7.92	7.95
RS50-CU	15.875	⅝"	10.16	9.53
RS60-CU	19.05	¾"	11.91	12.70
RS80-CU	25.40	1"	15.88	15.88

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Pin			Link Plate		Min. Bending Radius	Approx. Mass
	Diameter	Length		Thickness	Height	Min. Bending Radius	Approx. Mass
	∅D	L₁	L₂	T	H	r	Kg/M
RS40-CU	3.97	8.45	9.75	1.50	12.00	350	0.61
RS50-CU	5.09	10.60	12.40	2.00	15.00	400	1.01
RS60-CU	5.96	13.25	15.05	2.40	18.10	500	1.40
RS80-CU	7.94	16.75	20.05	3.20	24.10	600	2.47

Dimensions in mm / ขนาดในหน่วย มม.

ช่วงอุณหภูมิการทำงานคือ -10°C ถึง +60°C
สามารถใช้เฟืองโซ่ RS ได้
