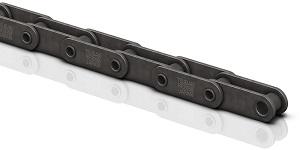

ANSI Single Pitch Hollow Pin (HP) Chain-โซ่สลักกลวง (HP) มาตรฐาน ANSI แบบพิตช์ยาวสองเท่า

ANSI Single Pitch Hollow Pin (HP) Chain – โซ่สลักกลวง (HP) มาตรฐาน ANSI แบบพิตช์ยาวสองเท่า

View Catalog

Dimensions in mm / ขนาดในหน่วย มม.

ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki ระยะพิตช์ (P) Inner
ความกว้างข้อโซ่ด้านใน		 เส้นผ่านศูนย์กลางลูกกลิ้ง

มม.
นิ้ว
W		 บุช S
B		 ลูกกลิ้ง R
R
RF2040-HP 25.40 1" 7.95 7.92 15.88
RF2050-HP 31.75 1¼" 9.53 10.16 19.05
RF2060-HP 38.10 1½" 12.70 11.91 22.23
RF2080-HP 50.80 2" 15.88 15.88 28.58

Dimensions in mm / ขนาดในหน่วย มม.

ขนาดในหน่วย มม.
ขนาดโซ่ของ Tsubaki ระยะพิตช์ (P) Inner
ความกว้างข้อโซ่ด้านใน		 เส้นผ่านศูนย์กลางลูกกลิ้ง

มม.
นิ้ว
W		 บุช S
B		 ลูกกลิ้ง R
R
RF2040-HP 25.40 1" 7.95 7.92 15.88
RF2050-HP 31.75 1¼" 9.53 10.16 19.05
RF2060-HP 38.10 1½" 12.70 11.91 22.23
RF2080-HP 50.80 2" 15.88 15.88 28.58

Dimensions in mm / ขนาดในหน่วย มม.

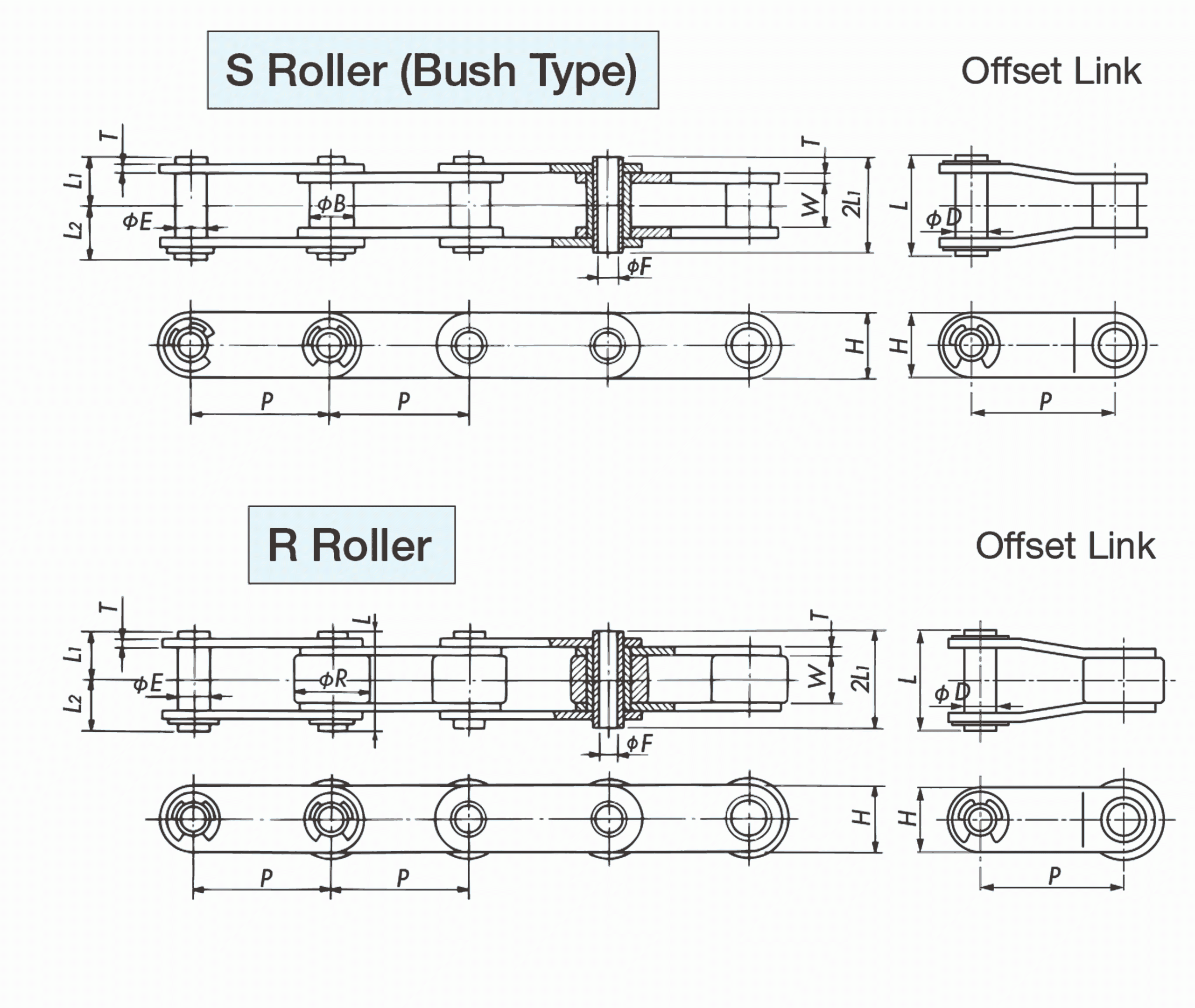

  • โซ่ที่มีบุช S จะเรียกว่า RF2040S-HP
  • โซ่ที่มีลูกกลิ้ง R จะเรียกว่า RF2040R-HP
