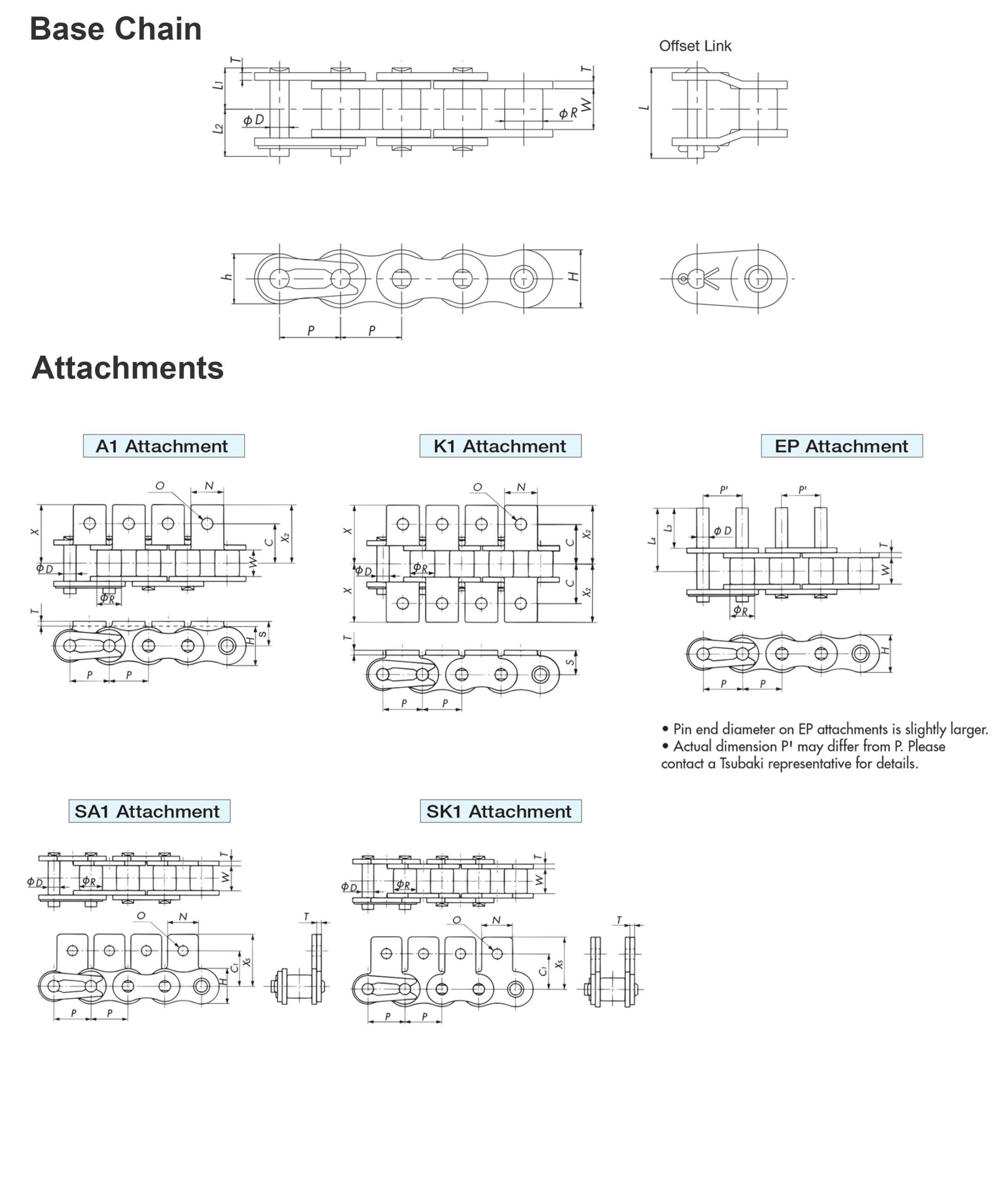

ANSI Single Pitch Lambda Chain – โซ่ Lambda มาตรฐาน ANSI แบบหนึ่งพิตช์ View Catalog โซ่ชั้นเดียว Dimensions in mm / ขนาดในหน่วย มม. Dimensions in mm Tsubaki Chain No. Pitch (P) Roller Diameter Inner Width mm Inch R W RS40-LMC 12.70 ½" 7.92 7.95 RS50-LMC 15.875 ⅝" 10.16 9.53 RS60-LMC 19.05 ¾" 11.91 12.70 RS80-LMC 25.40 1" 15.88 15.88 Dimensions in mm / ขนาดในหน่วย มม. Dimensions in mm Tsubaki Chain No. Pin Link Plate Approx. Mass Diameter Length Offset Pin Length Thickness Height ∅D L1 L2 L3 L4 L T H Kg/M RS40-LMC 3.97 8.25 9.95 9.50 16.75 18.20 1.50 12.00 0.64 RS50-LMC 5.09 10.30 12.00 11.90 21.00 22.60 2.00 15.00 1.04 RS60-LMC 5.96 12.85 14.75 14.30 25.75 28.20 2.40 18.10 1.53 RS80-LMC 7.94 16.25 19.25 19.10 33.85 36.60 3.20 24.10 2.66 Dimensions in mm / ขนาดในหน่วย มม. Dimensions in mm Tsubaki Chain No. Attachment Dimensions Attachment Mass C C1 N O S X X2 XS ASAkg/att. KSKkg/att. Ext.Pinkg/att. RS40-LMC 12.70 12.70 9.50 3.60 8.00 17.80 17.80 17.40 0.002 0.004 0.001 RS50-LMC 15.90 15.90 12.70 5.20 10.30 23.40 23.40 23.05 0.003 0.006 0.002 RS60-LMC 19.05 18.30 15.90 5.20 11.90 28.20 28.20 26.85 0.007 0.014 0.003 RS80-LMC 25.40 24.60 19.10 6.80 15.90 36.60 36.60 35.45 0.013 0.026 0.007 ช่วงอุณหภูมิการทำงานคือ -10°C ถึง +60°Cสามารถใช้เฟืองโซ่ RS ได้
