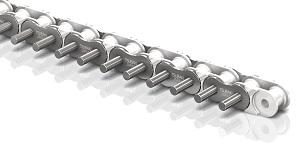

ANSI Single Pitch PC Chain – โซ่ PC มาตรฐาน ANSI แบบหนึ่งพิตช์

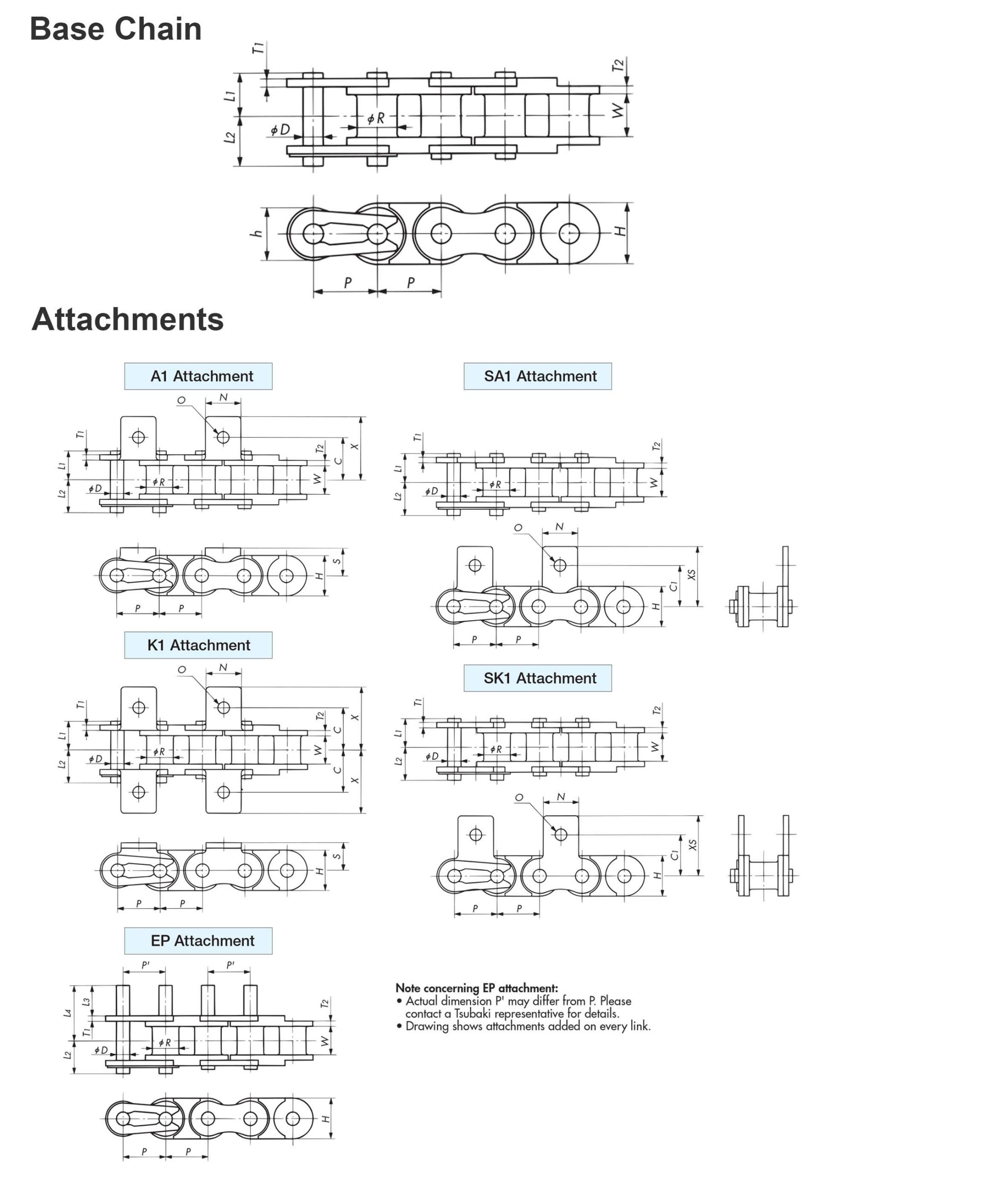

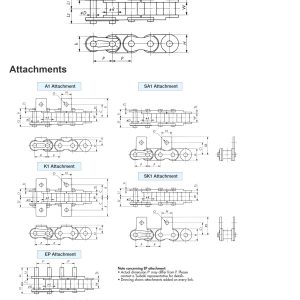

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Pitch (P)		Roller Diameter	Inner Width
Tsubaki Chain No.	mm	Inch	∅R	W
RS25-PC	6.35	¼"	3.30	3.18
RS35-PC	9.525	⅜"	5.08	4.78
RS40-PC	12.70	½"	7.92	7.95
RS50-PC	15.875	⅝"	10.16	9.53
RS60-PC	19.05	¾"	11.91	12.70

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Pin					Link Plate			Max. Allowable Load	Approx. Mass
	Diameter	Length				Thickness		Height	Max. Allowable Load	Approx. Mass
	∅D	L₁	L₂	L₃	L₄	T₁	T₂	H	kN	Kg/M
RS25-PC	2.31	4.50	5.50	-	-	0.75	1.30	6.00	0.08	0.095
RS35-PC	3.59	6.85	7.85	-	-	1.25	2.20	9.00	0.18	0.22
RS40-PC	3.97	8.25	9.95	9.40	16.75	1.50	1.50	12.00	0.44	0.39
RS50-PC	5.09	10.30	12.00	11.90	21.00	2.00	2.00	15.00	0.69	0.58
RS60-PC	5.96	12.85	14.75	14.20	25.75	2.40	2.40	18.10	0.88	0.82

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Attachment Dimensions
Tsubaki Chain No.	C	C1	N	O	S	X	XS
RS25-PC	7.95	7.95	5.60	3.40	4.75	11.45	11.65
RS35-PC	10.50	9.50	7.90	3.40	6.35	15.35	14.55
RS40-PC	12.75	12.70	9.50	3.60	8.00	17.80	17.40
RS50-PC	16.00	15.90	12.70	5.20	10.30	23.55	23.05
RS60-PC	19.15	18.30	15.90	5.20	11.90	28.35	26.85

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Attachment Mass
Tsubaki Chain No.	A SA kg/att.	K SK kg/att.	Ext. Pin kg/att.
RS25-PC	0.0006	0.0012	-
RS35-PC	0.0008	0.0016	-
RS40-PC	0.002	0.004	0.001
RS50-PC	0.003	0.006	0.002
RS60-PC	0.007	0.014	0.003

ช่วงอุณหภูมิการทำงานคือ -10°C ถึง +60°C
สามารถใช้เฟืองโซ่ RS ได้
