ANSI Single Pitch SS Chain – โซ่ SS มาตรฐาน ANSI แบบหนึ่งพิตช์

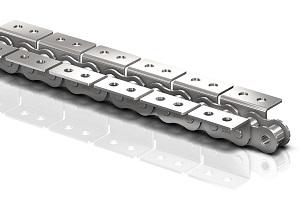

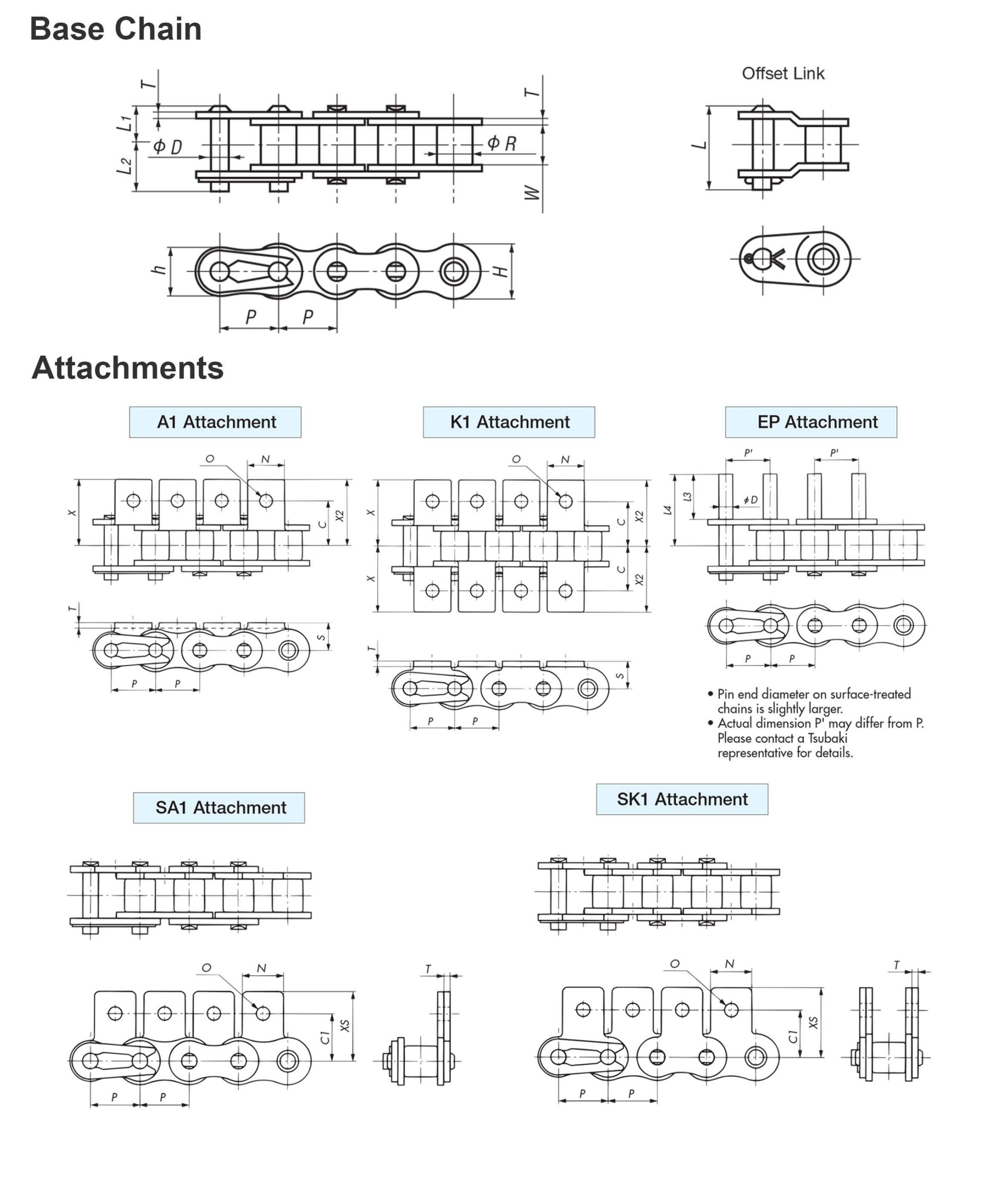

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Pitch (P)		Roller Diameter	Inner Width
Tsubaki Chain No.	mm	Inch	R	W
RS40-SS	12.70	½"	7.92	7.95
RS50-SS	15.875	⅝"	10.16	9.53
RS60-SS	19.05	¾"	11.91	12.70

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Pin						Link Plate		Approx. Mass
	Diameter	Length				Offset Pin Length	Thickness	Height	Approx. Mass
	∅D	L₁	L₂	L₃	L₄	L	T	H	Kg/M
RS40-SS	3.97	8.25	9.95	9.50	16.75	18.20	1.50	12.00	0.64
RS50-SS	5.09	10.30	12.00	11.90	21.00	22.60	2.00	15.00	1.04
RS60-SS	5.96	12.85	14.75	14.30	25.75	28.20	2.40	18.10	1.53

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Attachment Dimensions
Tsubaki Chain No.	C	C1	N	O	S	T	X	X2	XS
RS40-SS	12.70	12.70	9.50	3.60	8.00	1.50	17.80	17.80	17.40
RS50-SS	15.90	15.90	12.70	5.20	10.30	2.00	23.40	23.40	23.05
RS60-SS	19.05	18.30	15.90	5.20	11.90	24.00	28.20	28.20	26.85

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Attachment Mass
Tsubaki Chain No.	A SA kg/att.	K SK kg/att.	Ext. Pin kg/att.
RS40-SS	0.002	0.004	0.001
RS50-SS	0.003	0.006	0.002
RS60-SS	0.007	0.014	0.003

ช่วงอุณหภูมิการทำงานคือ -10°C ถึง +60°C
สามารถใช้เฟืองโซ่ RS ได้
