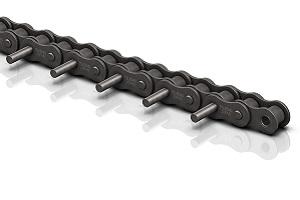

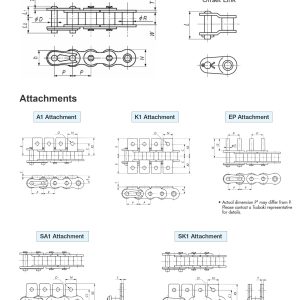

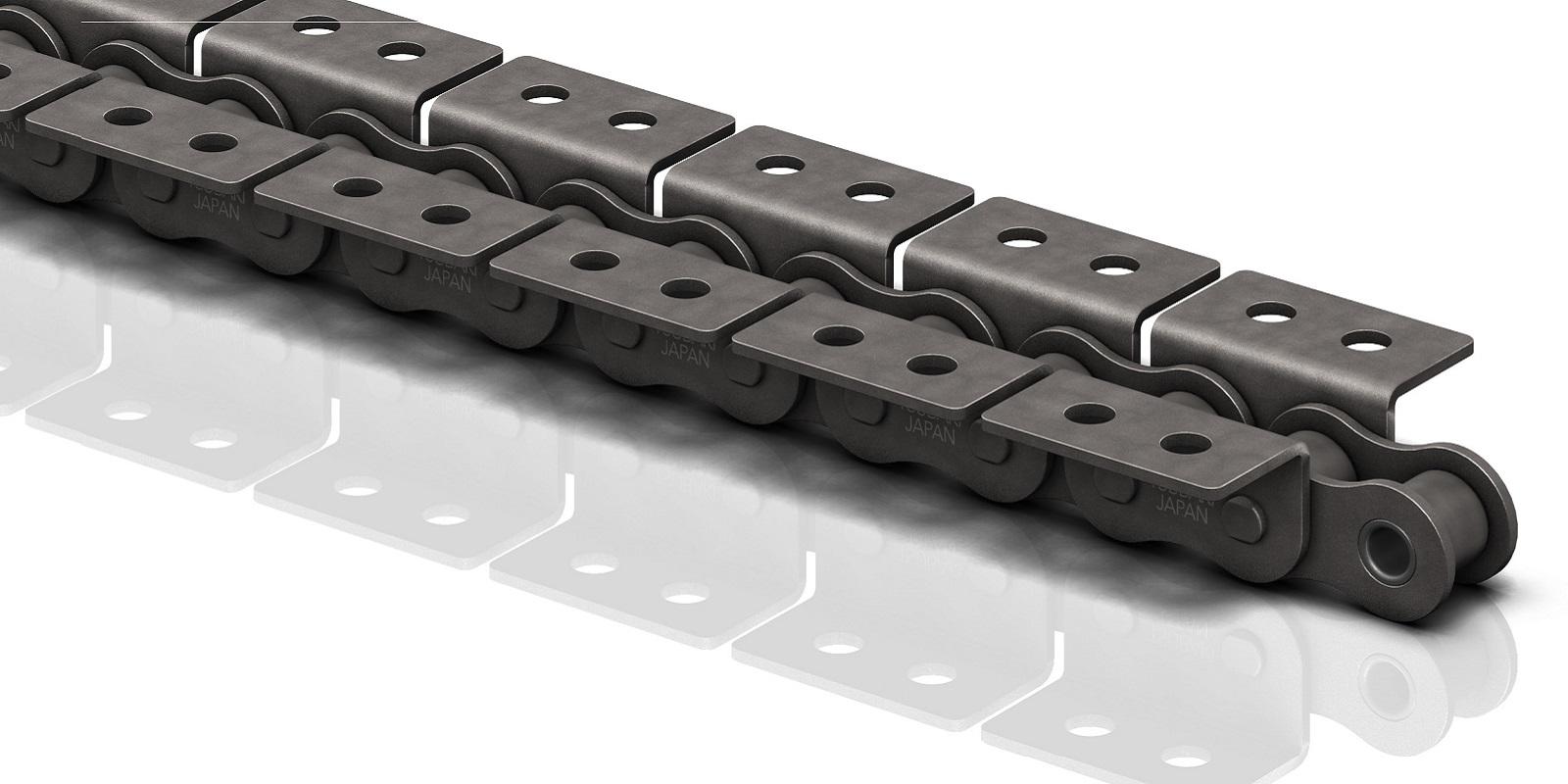

Tsubaki ANSI Single Pitch Standard

ANSI Single Pitch Standard Chain – โซ่มาตรฐาน ANSI แบบหนึ่งพิตช์

View Catalog

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No. Pitch (P) Roller Diameter Inner Width
mm Inch R W
RS35 9.525 ⅜" 5.08 4.78
RS40 12.70 ½" 7.92 7.95
RS50 15.875 ⅝" 10.16 9.53
RS60 19.05 ¾" 11.91 12.70
RS80 25.40 1" 15.88 15.88

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No. Pin Link Plate Approx.
Mass
Diameter Length Offset Pin
Length		 Thickness Height
∅D L1 L2 L3 L4 L T H Kg/M
RS35 3.59 5.85 6.85 9.5 14.60 13.5 1.25 9.0 0.33
RS40 3.97 8.25 9.95 9.5 16.75 18.2 1.5 12.0 0.64
RS50 5.09 10.30 12.00 11.9 21.00 22.6 2.0 15.0 1.04
RS60 5.96 12.85 14.75 14.3 25.75 28.2 2.4 18.1 1.53
RS80 7.94 16.25 19.25 19.1 33.85 36.6 3.2 24.1 2.66

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm

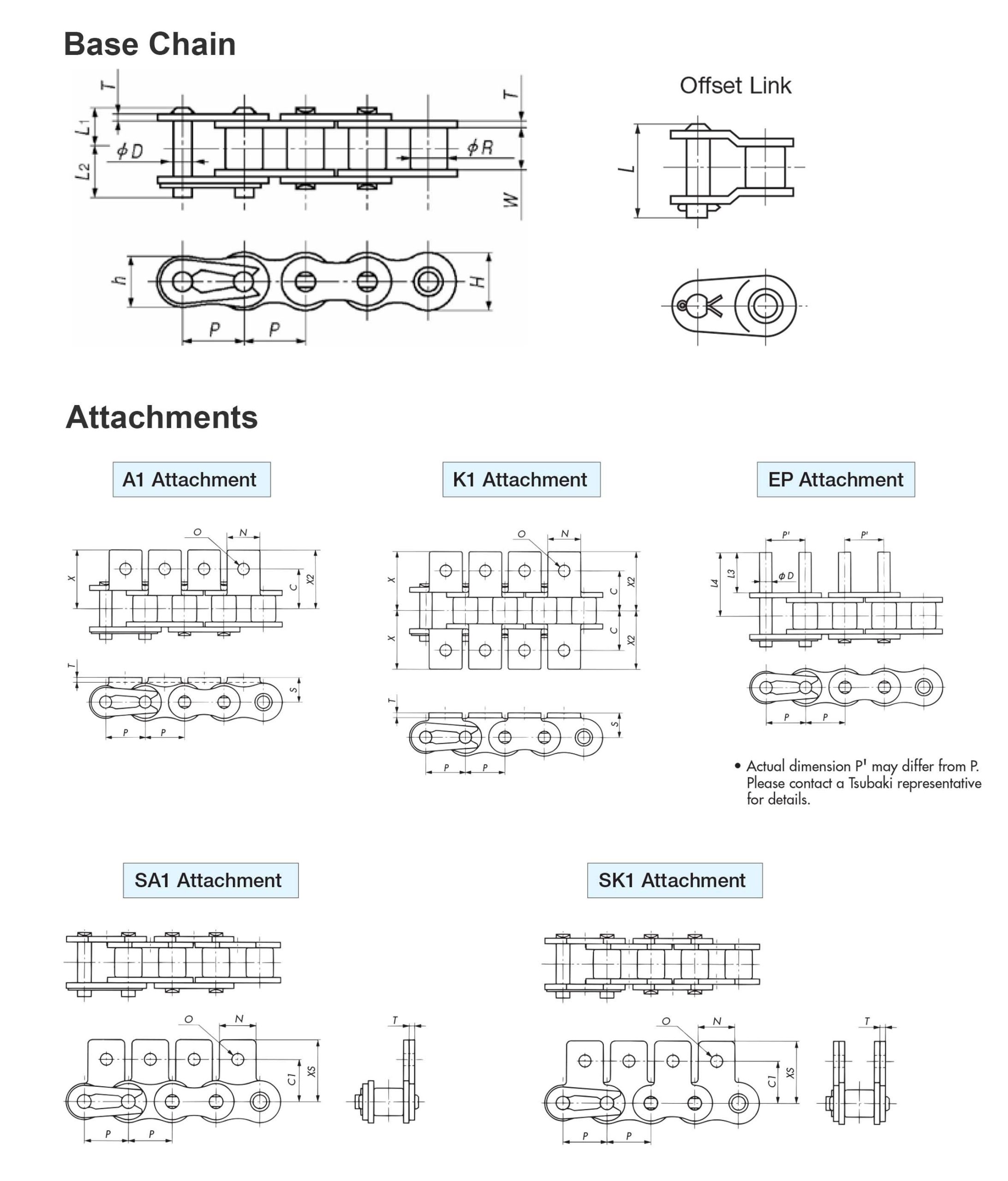

Tsubaki Chain No. Attachment Dimensions
C C1 N O S T X X2 XS D
RS35 9.50 9.50 7.90 3.40 6.35 1.25 14.30 14.30 14.55 3.59
RS40 12.70 12.70 9.50 3.60 8.00 1.50 17.80 17.80 17.40 3.97
RS50 15.90 15.90 12.70 5.20 10.30 2.00 23.40 23.40 23.05 5.09
RS60 19.05 18.30 15.90 5.20 11.90 2.40 28.20 28.20 26.85 5.96
RS80 25.40 24.60 19.10 6.80 15.90 3.20 36.60 36.60 35.45 7.94

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No. Attachment Mass
A
SA
kg/att.		 K
SK
kg/att.		 Extended.
Pin
kg/att.
RS35 0.0008 0.0016 0.001
RS40 0.002 0.004 0.001
RS50 0.003 0.006 0.002
RS60 0.007 0.014 0.003
RS80 0.013 0.026 0.007
  • RS35 คือโซ่แบบไม่มีลูกกลิ้ง (เฉพาะบุช) ภาพที่แสดงคือเส้นผ่านศูนย์กลางของบุช
  • ข้อต่อเป็นแบบคลิปสำหรับขนาดสูงสุด RS60 และแบบสลักคอตเตอร์สำหรับขนาด RS80
