BS Single Pitch PC Chain – โซ่ PC มาตรฐาน BS แบบหนึ่งพิตช์

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Pitch p		Roller Diameter d1	Inner Width b1
RF06B-PC	9.525	⅜"	6.35	5.72
RS08B-PC	12.70	½"	8.51	7.75
RS10B-PC	15.875	⅝"	10.16	9.65
RS12B-PC	19.05	¾"	12.07	11.68

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Pin					Link Plate			Max. Allowable Load	Approx. Mass
	Diameter	Length				Thickness		Height	Max. Allowable Load	Approx. Mass
	d2	L₁	L₂	L₃	L₄	T	t	H	kN	Kg/M
RF06B-PC	3.28	6.50	7.25	11.30	16.65	1.30	1.00	8.60	0.20	0.23
RS08B-PC	4.45	8.35	10.05	14.90	22.25	1.60	1.50	12.00	0.46	0.40
RS10B-PC	5.08	9.55	11.25	17.80	26.15	1.50	1.50	14.70	0.53	0.51
RS12B-PC	5.72	11.10	13.00	20.90	30.70	1.80	1.80	16.10	0.70	0.67

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm

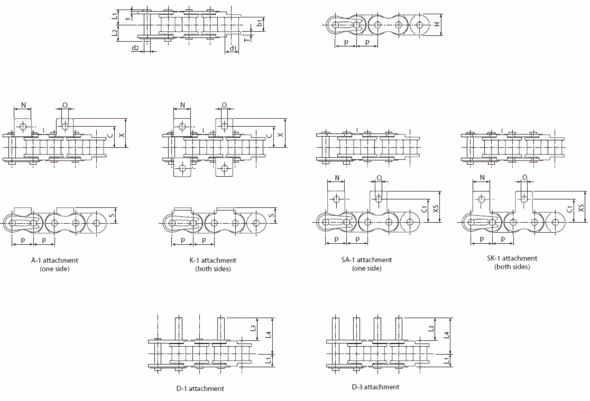

Tsubaki Chain No.	Attachment Dimensions
Tsubaki Chain No.	C	C1	N	O	S	X	XS
RF06B-PC	9.50	9.50	8.50	3.50	6.50	14.10	14.30
RS08B-PC	11.90	12.70	11.40	4.20	8.90	19.05	19.30
RS10B-PC	15.90	15.90	12.70	5.00	10.20	22.25	22.90
RS12B-PC	19.05	22.20	16.50	7.10	13.50	29.85	32.05

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Attachment Mass
Tsubaki Chain No.	A SA kg/att.	K SK kg/att.	Ext. Pin kg/att.
RF06B-PC	0.002	0.004	0.001
RS08B-PC	0.002	0.004	0.001
RS10B-PC	0.003	0.006	0.002
RS12B-PC	0.006	0.012	0.003

ช่วงอุณหภูมิการทำงานคือ -10°C ถึง +60°C
สามารถใช้เฟืองโซ่ RS ได้
