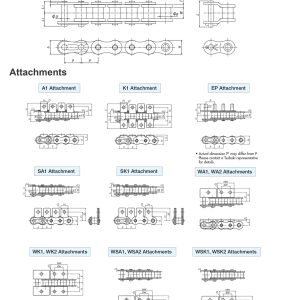

BS Single Pitch Standard Chain – โซ่มาตรฐาน BS แบบหนึ่งพิตช์

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Pitch (P)		Roller Diameter	Inner Width
Tsubaki Chain No.	mm	Inch	R	W
RS08B	12.70	½"	8.51	7.75
RS10B	15.875	⅝"	10.16	9.65
RS12B	19.05	¾"	12.07	11.68
RS16B	25.40	1"	15.88	17.02

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Pin						Link Plate			Approx. Mass
	Diameter	Length				Offset Pin Length	Thickness		Height	Approx. Mass
	∅D	L₁	L₂	L₃	L₄	L	T₁	T₂	H	Kg/M
RS08B	4.45	8.40	10.00	9.50	17.00	18.60	1.60	1.60	12.00	0.70
RS10B	5.08	9.55	11.25	11.90	20.25	20.80	1.50	1.50	14.70	0.95
RS12B	5.72	11.10	13.00	14.30	24.10	24.40	1.80	1.80	16.10	1.25
RS16B	8.28	17.75	19.95	19.10	35.25	39.30	3.20	4.00	21.00	2.70

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm

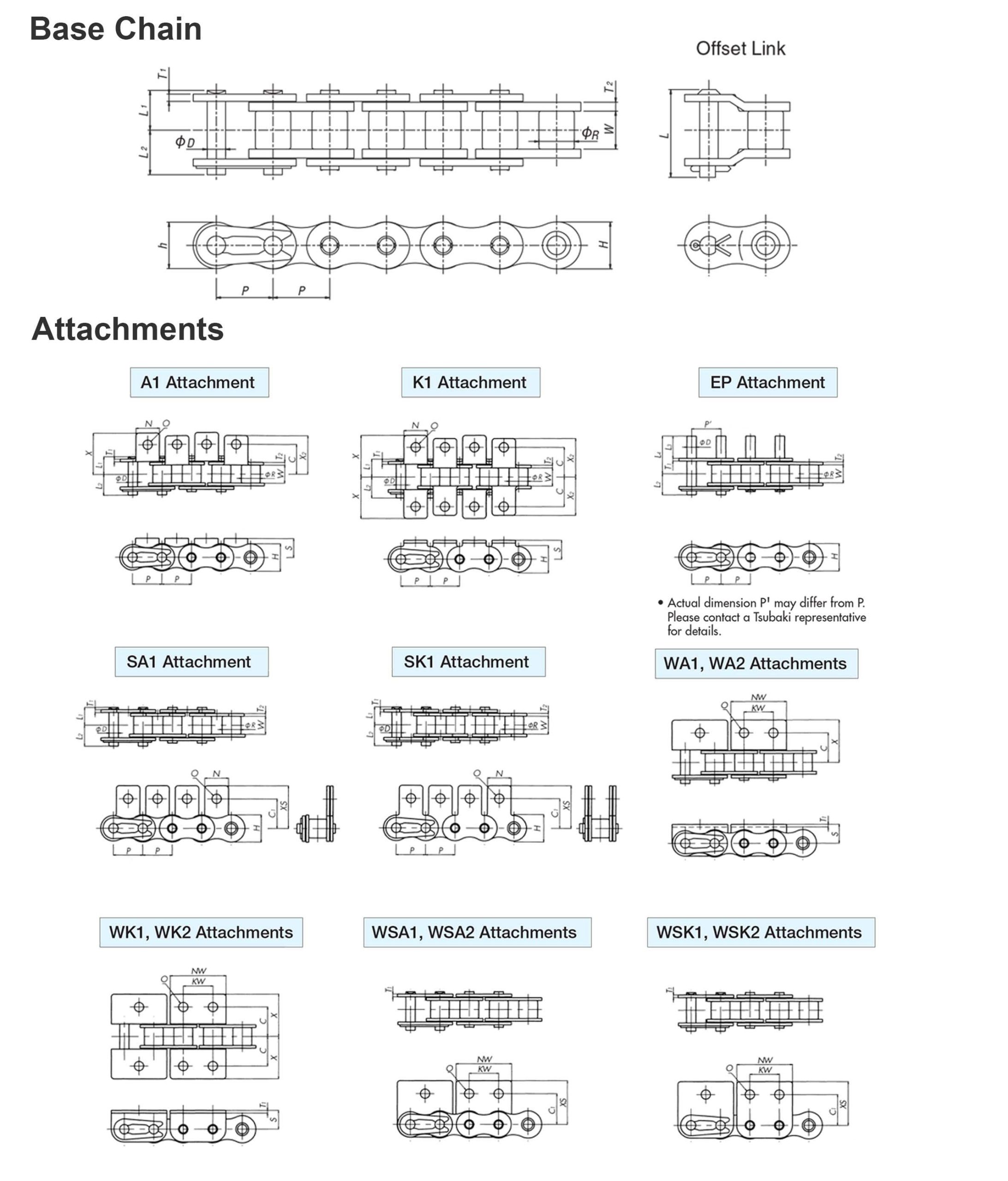

Tsubaki Chain No.	Attachment Dimensions
Tsubaki Chain No.	C	C1	N	O	S	X	X2	XS
RS08B	11.90	12.70	11.40	4.20	8.90	19.05	17.15	19.30
RS10B	15.90	15.9	12.7	5.0	10.2	22.25	20.60	22.90
RS16B	23.80	23.9	24.3	6.7	15.2	37.35	34.40	34.10

Dimensions in mm / ขนาดในหน่วย มม.

Dimensions in mm
Tsubaki Chain No.	Attachment Mass
Tsubaki Chain No.	A SA kg/att.	K SK kg/att.	Ext. Pin kg/att.
RS08B	0.002	0.004	0.001
RS10B	0.003	0.006	0.002
RS12B	0.006	0.012	0.003
RS16B	0.014	0.028	0.008

ช่วงอุณหภูมิการทำงานคือ -10°C ถึง +60°C
สามารถใช้เฟืองโซ่ RS ได้
